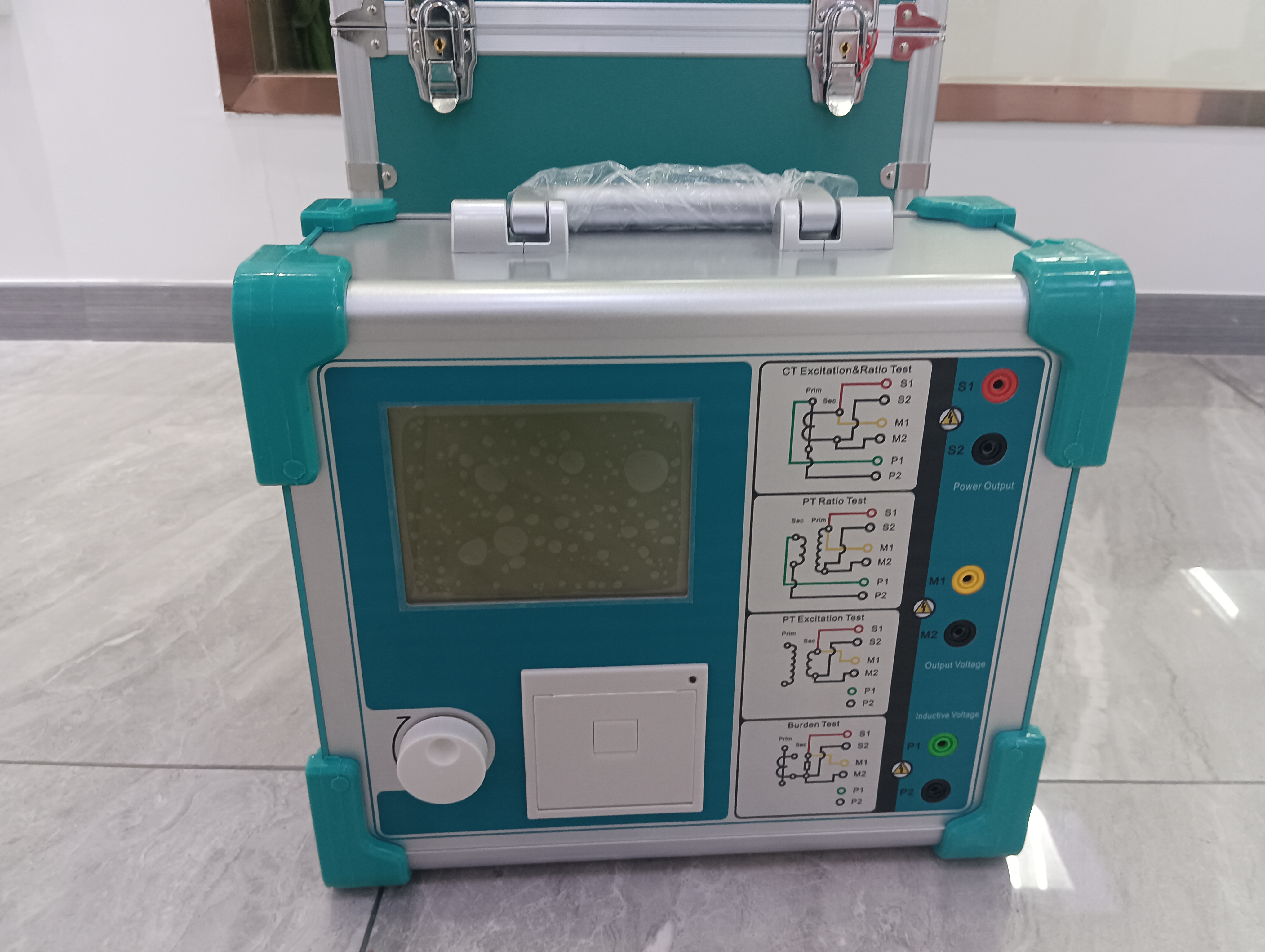

儀天成YTC8750E 變頻互感器綜合測試儀是新一代的電流、電壓互感器測試儀器。
二、工作原理
YTC8750E 變頻互感器綜合測試儀采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。
二、儀器特點
1.功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于保護類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻等測試。
2.自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3.可精確測量變比差與角差，比差最大允許誤差±0.2%，角差最大允許誤差±2min，能夠進行0.2S級電流互感器的測量，變比測量范圍為1~50000。
4.測試滿足GB20840.1（IEC60044-1）、GB20840.2(IEC60044-6) 、GB20840.3等。
5.基于先進的低頻法測試原理，輸出最大僅180V的交流電壓和12Arms(36A峰值)的交流電流，能應對拐點高達65KV的CT測試。
6.界面友好美觀，全中文圖形界面。
7.裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
8.5.7寸圖形透反式LCD，陽光下清晰可視。
9.測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
10.易于攜帶，裝置重量<9Kg。
三、技術參數
1.測試用途 保護類CT，保護類PT
2.輸出 0~180Vrms，12Arms，36A（峰值）
3.CT變比
測量 范圍 1~50000
精度 ±0.2%
4.PT變比
測量 范圍 1~50000
精度 ±0.2%
5.相位測量 精度 ±2min
6.分辨率 0.5min
7.二次繞組電阻測量 范圍 0~300Ω
8.精度 0.2%±2mΩ
9.交流負載測量 范圍 0~1000VA
10.精度 0.2%±0.02VA
11.輸入電源電壓 AC220V±10%，50Hz
12.工作環境 溫度：-10οC~50οC， 濕度：≤90%
13.尺寸、重量 尺寸340mm x220mmx330mm
14.重量<9kg
儀天成YTC8750E 變頻互感器綜合測試儀是由本公司在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。
